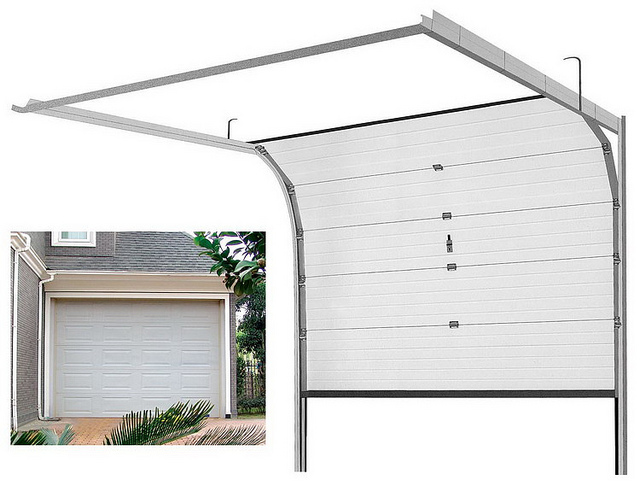

Om du vill ha en kvalitets-, hållbar och robust dörr till ditt garage, är sektionsdörrar det rätta valet. Sektionsdörrar består av klass I-paneler gjorda av mjukgjord dubbel stålplåt fylld med purskum, vilket garanterar en exceptionell robusthet och stabilitet i ett brett temperaturområde från -30 till + 100 ° C. Dörren är utrustad med en hårdvara som säkerställer hög hydro- och värmeisolering och, enligt principen om fjädrar, möjliggör extremt enkel hantering. Eftersom de är upplyfta under taket lämnar de mer utrymme i garaget men också framför det och ställer minimikrav på tekniska krav i form av utrymme som krävs för installationen.
Versioner:
– Raka linjer (smal och bred panel)
– Slät (utan linjer samt slät yta)
– Spegel panel

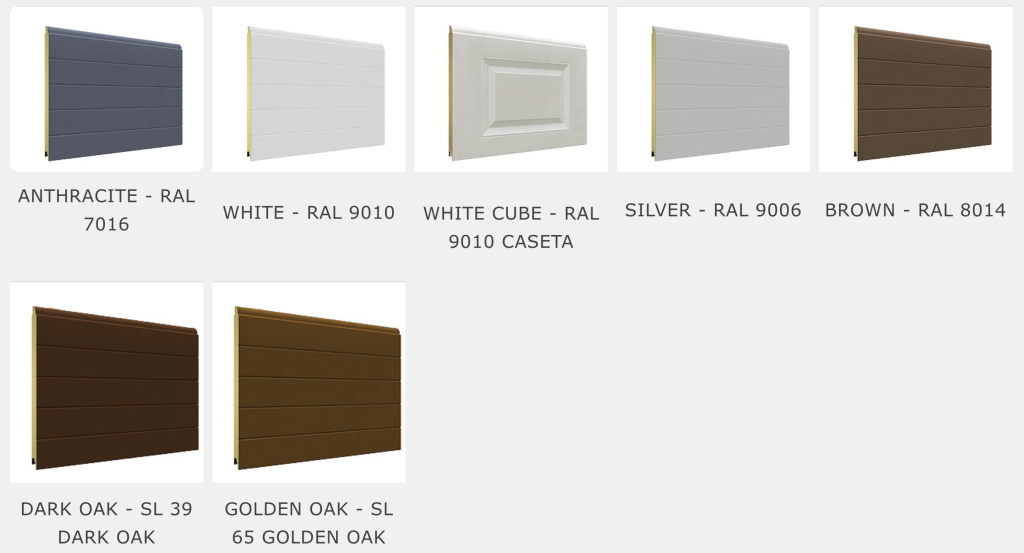

Standardfärger:
– Vit (RAL9002)
– Brun (RAL8019)
– Grå (RAL9006)
– Antracit (RAL 7016)
– Gyllene ek
Möjlighet att lyfta:
– Manuellt
– Med motor
– På en kedja
HK porten® – konstruerad för ett nordiskt klimat
– Säkra och täta takskjutsportar
– Portblad i galvaniserat stål med trästruktur
– Portblad lackerade med 2 komponent lack
– 40 mm Polyuretanskum
– 25 mm gummitätningar runt om garageporten
– Gummilist tätningar mellan portbladen för minimalt slitage och maximal täthet
– Portblad anpassningsbara på bredd och höjd ute på plats
– Underhållsfria hjul i nylon
– Galvaniserat skensystem
– Anpassningsbara skenor

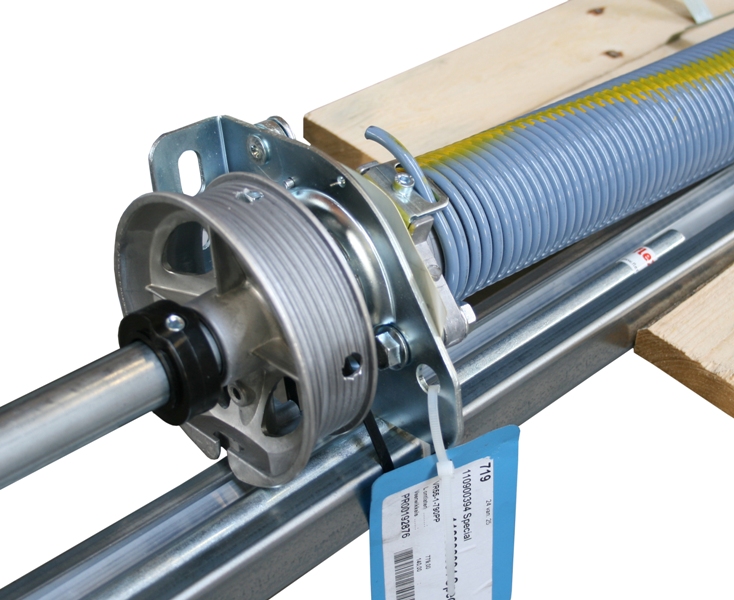

– Torsionsfjäder
– Ställbara vajerhållare
– Kraftfull och driftsäker motor med inbyggt klämskydd
– Led belysning i motorn
– Nödöppnare
– CE EN 13241:2003+A2:2016
Tillbehör
– Kodlås
– Handsändare
– Trådlös innerknapp
– Nödlås
– Valfri NCS Kulör
Manual för installation av HK-Porten
- Väg av golv med vattenpass
- Vid behov justera genom att lägga under väggskenan som är på lägsta punkt.
- Montera L profilerna på väggen med träskruvarna (vid stenvägg borra och plugga med 10 mm plugg). Bredden ytterkant L profilerna ska vara portbladsbredden + 100mm (ex 2500+100-2600mm).

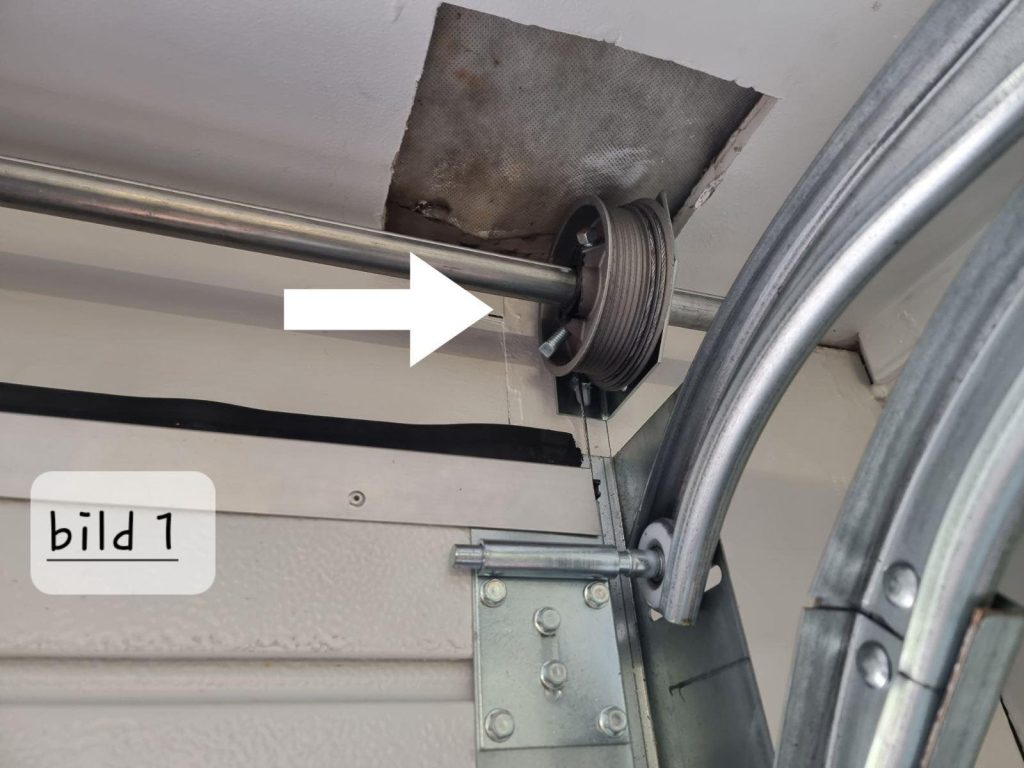

- Montera linhjulshållare i linje med L profilen 3 cm ovanför L profilen enl. bild 1.

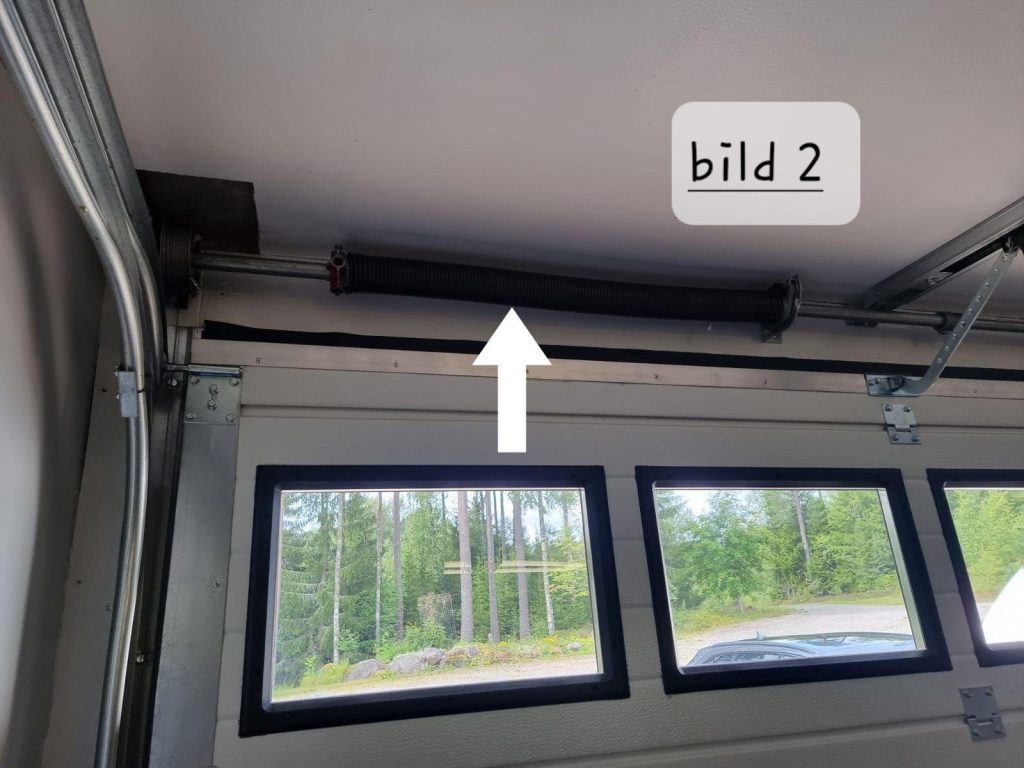

- Montera fjäderstången enl. bild 2.
- Montera takskenornas bakre kant med takjärnen. Takskenorna monteras med samma mått som L profilerna.
- Kryssmät takskenorna.

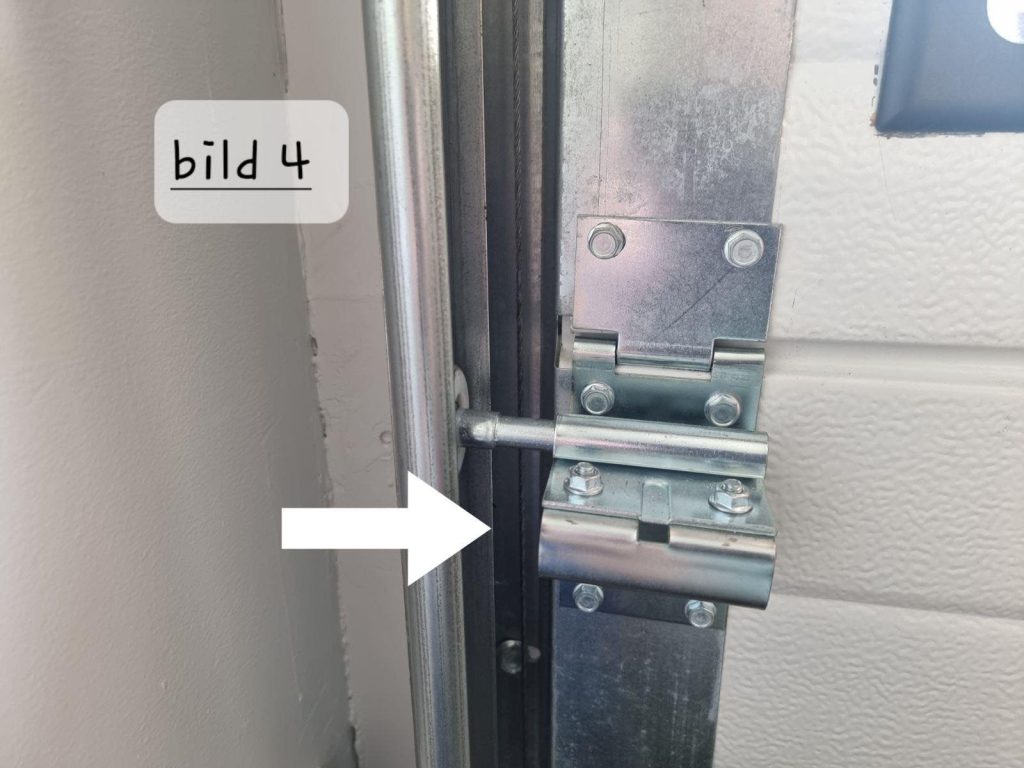

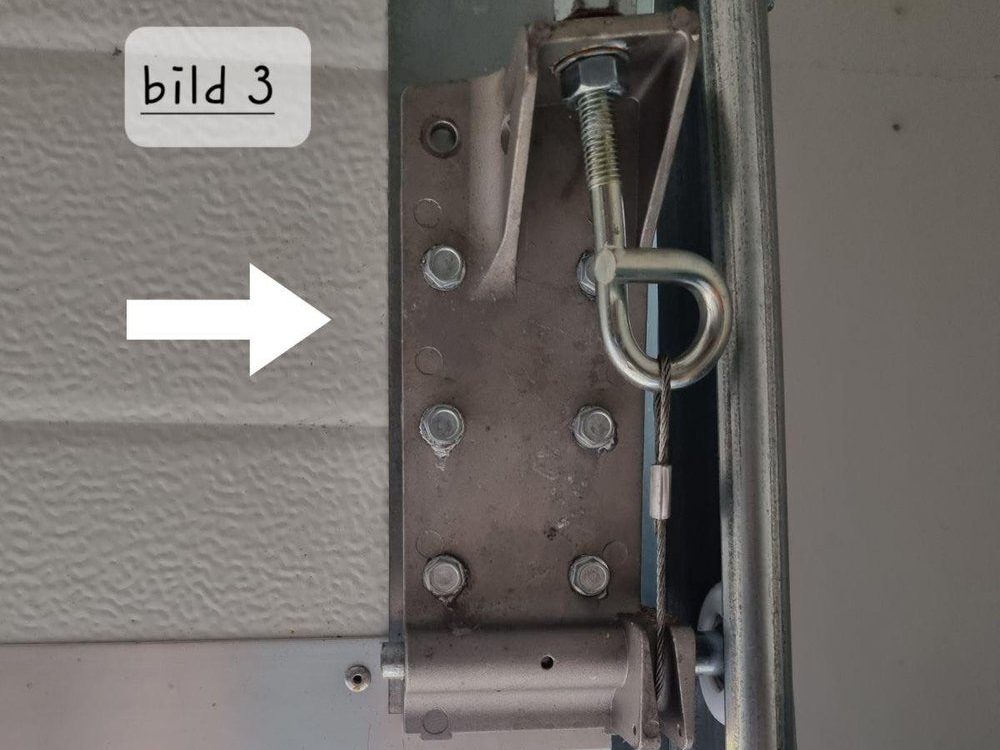

- Ställ portblad med bottenlist mellan L profilerna och montera de nedre hållarna och gångjärn enl. bild 3 och 4. Fortsätt med resten av bladen.

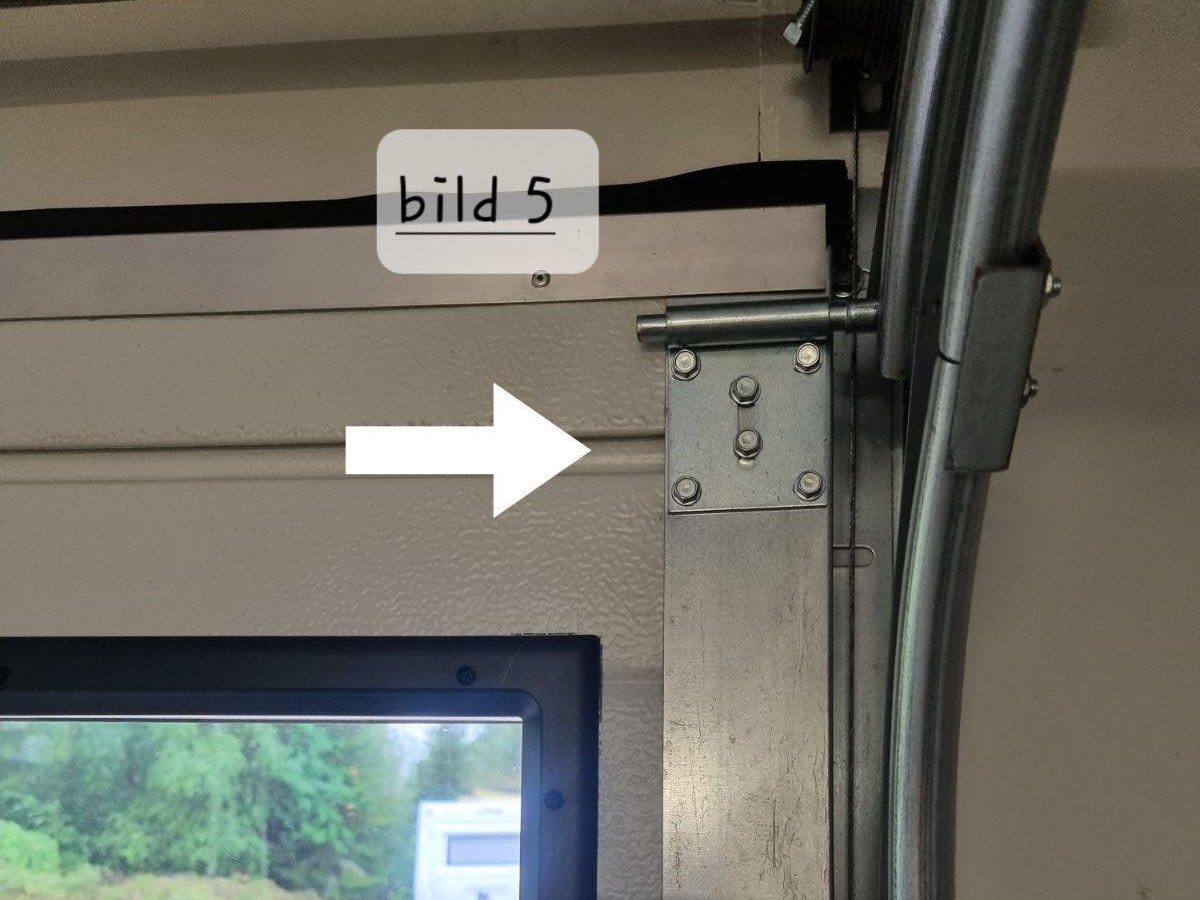

- Det översta portbladet med gummilist monteras enl. bild 5.
- Lås fjäderstången med en svetstång och rulla vajrarna på linhjulen.
- Spänn fjädern 6-7 varv och lås skruvarna ordentligt. (OBS! Spänn alltid fjädern uppåt)
- Ta bort den silvriga sprinten på fallskyddet se bild 6 nedan.
- Lossa svetsstängerna och släpp upp porten försiktigt och justera vajrarna vid behov.
- Porten klar.
